產品名稱:吸頂式風機盤管
產品編號:FP-XD(KM)
詳細說明:
風機盤管機組主要由離心風機、盤管換熱器等構成,是中央空調系統的末端裝置,長效過濾清潔網配防污活動導風板,無需頻繁清洗過濾網,清洗簡單。為滿足不同場合的設計選用。卡式明裝風機盤管(吸頂式風機盤管)廣泛應用于賓館、飯店、工廠、醫院、展覽館、商場以及辦公大樓等多房間或大空間工業和民用建筑的空調場合,以滿足降溫、去濕、采暖等要求。為人們創造一個清新、寧靜、四季如春的工作和生活環境。
FP-XD吸頂式風機盤管(FP-KM卡式明裝風機盤管),此機組可理想地放入天花板內,結合室內裝修,只有風口露在天花板外,風口美觀,不占空間,維修方便。
產品特點:
1、風量340—2700m3/h,溫控精度達到正負0.5度,感覺更舒適
2、擺風裝置采用步進電機,齒輪傳動,導風板擺動更平穩同步。
3、進口名牌排水泵,揚程可達1200MM,運行穩定,排水更徹底。
4、高效率的貫流風機,確保氣流從四側送出,能夠向下65℃送風,送風范圍更加寬廣,感覺更加舒適具備故障自檢功能,方便維修。彈出式格珊設計,只要輕按面板,過濾網就會隨面板滑出,維修保養更輕松
5、 面飾板采用阻燃ABS材料一次成型,輕質量設計,裝配容易
6、變頻機型具備PAM控制功能,控制更精確,能效最佳,提高效率。
7、出風口和回風柵之間增加泡沫件,有效防止凝霜現象。
8、高效濾塵網,有效防塵殺菌,
9、三維螺旋風扇,運行平穩,5HP高速噪音僅為50DB.
10、微電腦遙控, 風機馬達轉速可以設定為高速、中速、低速及全自動空調開停時間可以預先設定
11、圓形熱交換器設計,出風均勻,渦流風扇四維送風,保持均勻舒適溫度。渦流風扇強力吸附污濁空氣,可進室內外換氣,使室內空氣更清新自然。
12、有線和無線控制,控制方式可選,遙控器、線控器、溫控器、普通三速開關, 預留輸出接口,便于用戶連接電動二通閥及實現集中控制功能,方便大型項目的集中管理。預留的~220V輸出接口,便于用戶連接電動二通閥,使其對機組控制更加方便。

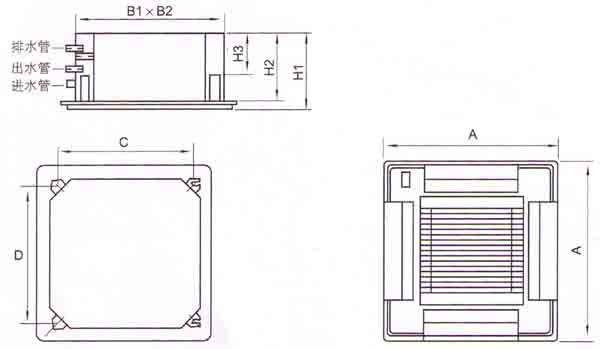

FP-XD吸頂式風機盤管(FP-KM卡式明裝風機盤管)尺寸圖

|
型號
尺寸
|
FP-34XD
|
FP-51XD
|
FP-68XD
|
FP-85XD
|
FP-102XD
|
FP-136XD
|
FP-170XD
|
FP-204XD
|
FP-238XD
|
|
A
|
650
|
650
|
650
|
800
|
800
|
800
|
950
|
950
|
950
|
|
B1×B2
|
580×570
|
580×570
|
580×570
|
710×710
|
710×710
|
710×710
|
832×832
|
832×832
|
832×832
|
|
C
|
612
|
612
|
612
|
687
|
687
|
687
|
698
|
698
|
698
|
|
D
|
650
|
650
|
650
|
800
|
800
|
800
|
950
|
950
|
950
|
|
H1
|
320
|
320
|
320
|
385
|
385
|
385
|
375
|
375
|
375
|
|
H2
|
275
|
275
|
275
|
310
|
310
|
310
|
315
|
315
|
315
|
|
H3
|
90
|
90
|
90
|
165
|
165
|
165
|
170
|
170
|
170
|
卡式明裝風機盤管 吸頂式風機盤管安裝、使用說明
l 立式機組安裝在水平面上,保持垂直,不得傾斜;臥式機組,安裝時四個吊點一定要保持機組水平,防止凝結水管一端抬高造成凝結水外溢。
l 進出水管路應裝有閥門,以便于調節和檢修,并且必須注意進出水管的清潔和保溫工作,凝結水塑料管不得壓扁,不得有死彎,以保證使用時凝結水暢通。
l 機組三檔調速開關,開啟時應從高檔啟動,然后進行其它檔次的選擇,多機共用時,必須單機控制。
l 機組用電源:單項220V±10%,50Hz交流,電機殼應安裝安全接地線,若機組啟動有困難,務必注意檢查電源是否正常,風輪與電機蝸殼是否接觸,機組安裝時必須注意外殼,換熱器肋片和風機等不要碰壞,以免影響美觀和性能。
l 機組夏季供冷水溫度不得低于7℃,冬季供熱水溫度不得高于80℃,使用的冷、熱水必須考慮各地方水質情況,進行軟化處理。
l 機組允許使用壓力最大1.6MPa。
l 過濾器要定期進行清洗。
l 換熱器定期清洗,保持清潔,確保傳熱良好。
l 接通電源后,應先開動風機,觀察其旋轉方向是否正確。
l 機組如果裝在暗處,要設有檢修門,便于常年維護。
l 機組在維修時,應切斷電源。
l 隨著我廠技術的不斷提高,對產品規格本廠有權更改,若機組的性能參數更改,以隨機的技術文件為準,不另行通知。
